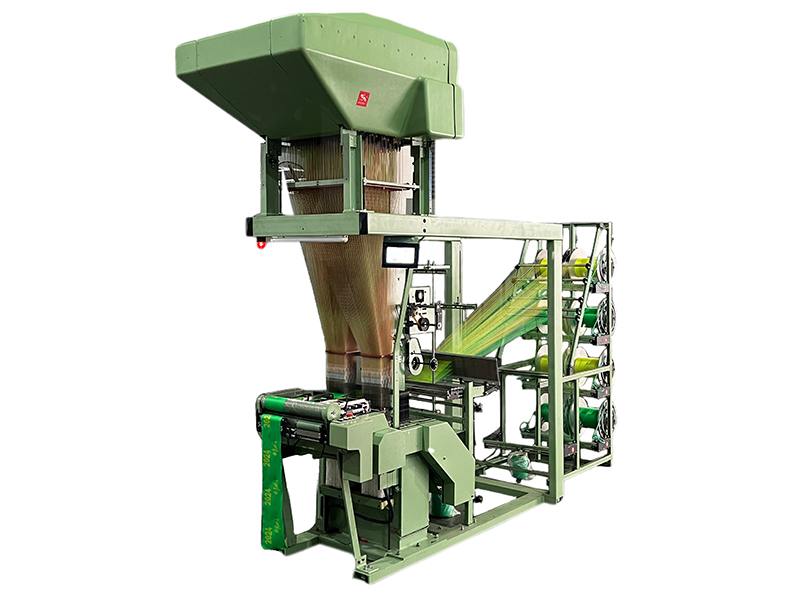

Métier à tisser Jacquard (Système de tissage de tissus étroits) KTNFS53-2/175-1152

La série KTNFS53-2/175-1152
Métier à tisser Jacquard (Système de tissage de tissus étroits)

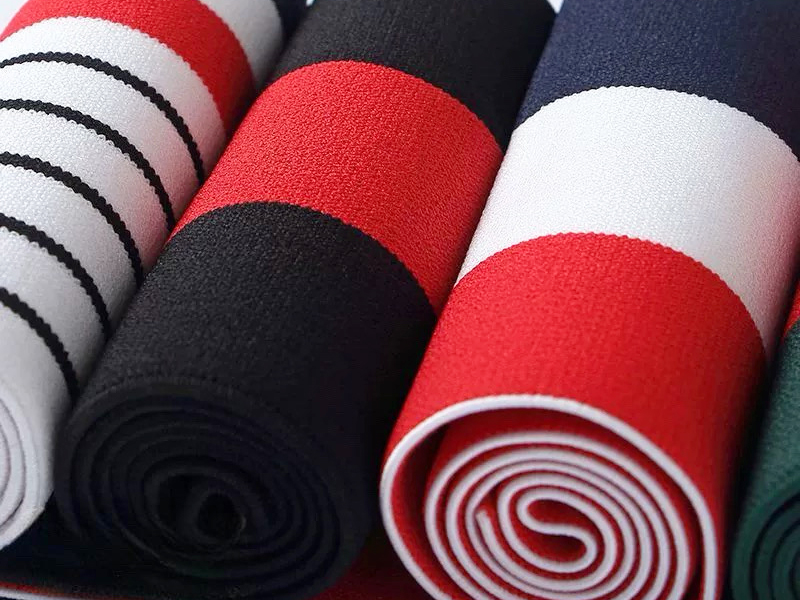

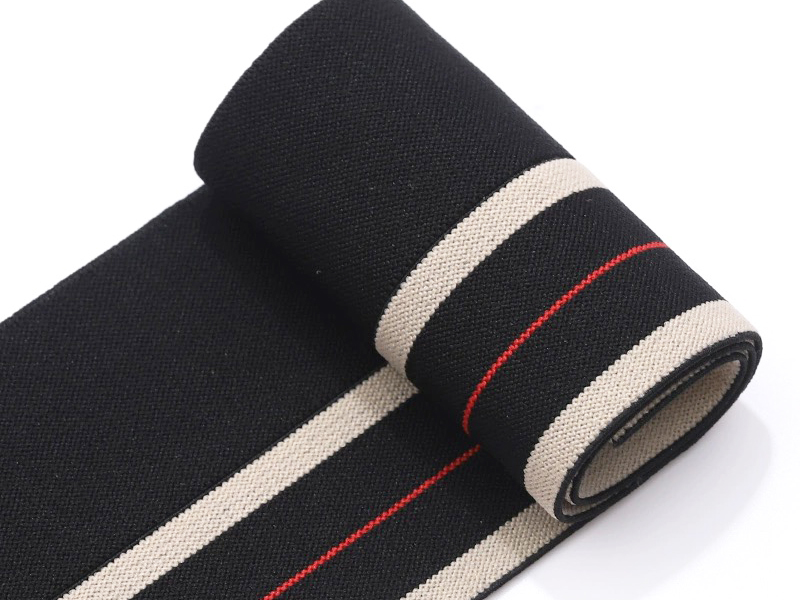

Les métiers à tisser étroits sont un type de machines de tissage qui sont essentielles dans la fabrication textile. Ils sont conçus pour gérer les matériaux élastiques et non élastiques de divers poids. Nos métiers à tisser sont disponibles en largeurs de 53cm (KTNFS53) et de 80cm (KTNFS80). Chacune de ces machines est conçue pour satisfaire à plusieurs exigences de production textile. Nos modèles de haute densité, comme le 1152, ont la capacité de tisser simultanément jusqu'à quatre bandes, avec des largeurs de roseaux atteignant jusqu’à 175mm. Le modèle KTNFS53 est disponible en configurations de 2/175 et de 2/130 ; et le modèle KTNFS80 est disponible en options de 4/130 et de 4/84. Cette série de métiers à tisser Jacquard est largement utilisée pour produire les articles tels que les leggings d’une forme physique de haute taille, les jupes, les pantalons, les ceintures, les sous-vêtements sportifs, et les larges bandes élastiques pour les vêtements de yoga. Ces machines de tissage sont conçues pour assurer la fiabilité et l’efficacité dans la production de tissus de haute qualité. Avec nos machines à tisser étroits, attendez-vous à des résultats textiles constants et de haute qualité.

Paramètres techniques

Modèle	KTNFS53/KTNFS80
Nombre de têtes de tissage	2/4
Largeur du roseau	175mm/130mm/84mm
Nombre de cadre de tissage	12
Nombre de crochets de verrouillage	192-1152
Structure du Jacquard	Module Staubli M5
Vitesse	800-1000 tr/min
Puissance du moteur AC	2.2kW/4.0 kW
Longueur de répétition	1:8/16-32
Alimentation de trame	Alimentation par courroie de trame (mécanique/électronique) (simple/double trame)
Densité de trame	7-25 (contrôle de vitesse) 2-99.9 (contrôle électronique)
Dimensions (mm)	2700(L)1080(L)3140(H) (sans cantre)

Caractéristiques

Une tête de Jacquard conçue pour des opérations simplifiées

Positionnée au centre du métier à tisser, la tête de Jacquard rend facile le chargement et déchargement
Le modèle KTNFS53 prend initialement en charge deux bandes. Mais, il peut être ajusté pour prendre en charge quatre bandes, ce qui réduit le nombre d’aiguilles de 1152 à 576. Il offre aussi une configuration de 4/72.

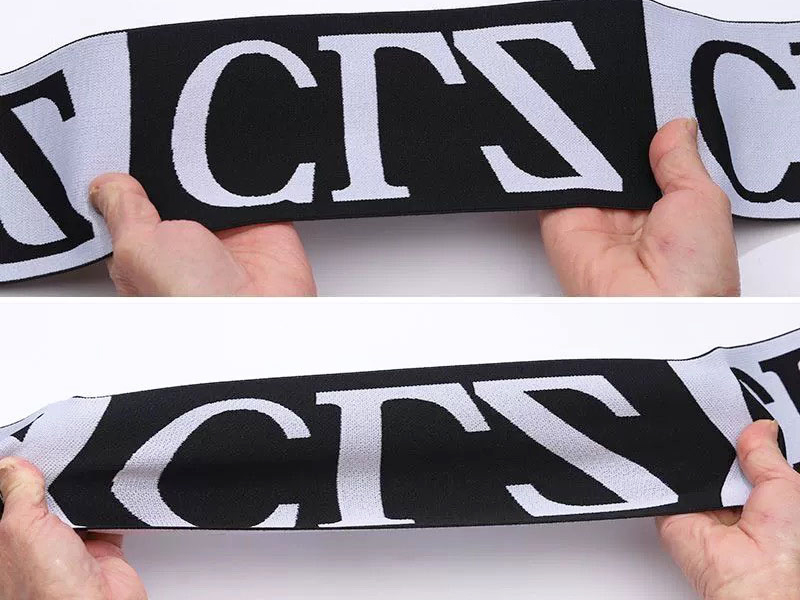

Avec 1152 crochets et 12 cadres de tissage, ce métier à tisser est idéal pour tisser les motifs complexes dans les tissus élastiques ultra larges.

Module de Jacquard Staubli M5 : Efficient et durable

Le module Staubli M5 est connu pour son design simple qui permet de faire une maintenance facile et d’avoir une longue durée de vie.
En étant compatible à plusieurs types de métiers à tisser, il offre une large utilisation.
Ce module utilise un système de sélection d’aiguille électromagnétique alimenté par une électrovanne afin d’assurer une sélection d’aiguille rapide et précise. Ceci permet d’améliorer la qualité des textiles.
Avec une vitesse de production allant jusqu’à 1000 tr/min, il augmente considérablement l’efficacité de la production.

Commentaires

En tant que fournisseur spécialisé dans les métiers à tisser pour tissus étroits, nous nous attachons à bien comprendre les exigences de nos clients dans ce secteur. Tous les éléments utilisés dans nos machines à tisser ont été traités en interne. Outre les métiers à tisser conçus selon les exigences standard, nous pouvons vous fournir des équipements adaptés et personnalisés selon vos exigences. Nous pouvons même fabriquer des machines à tisser à ruban entièrement personnalisées sur la base de vos produits, ainsi que différentes pièces sur mesure pour les systèmes de tissage de tissus étroits.
